従来のミラーの役割と課題

運転者はバックミラーやドアミラーがあるおかげで、前方を見ながら、
同時に車の側面や後方の状況も確認しながら運転をする事ができます。
しかし、従来のミラーにはいくらかの課題がありました。
例えば...

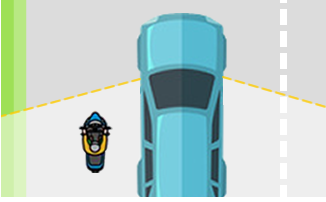

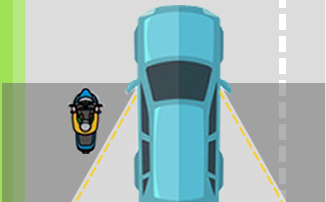

	ミラー確認範囲には死角がある 例えばドアミラーの真横にバイクが並走している事に気づかず、車線変更しようとした時に初めて気づいて動揺するような場合があります。

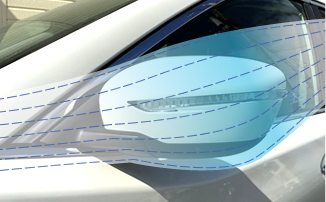

ドアミラーは空気抵抗要因 燃費向上のために空気抵抗が少ない流線型に車体をデザインしようとしても、ドアミラーの部分だけはデザイン上の制約となります。
	一部視界が遮られる 左右ドアミラーによって、ドライバーからの左右前方視界が一部遮られています。

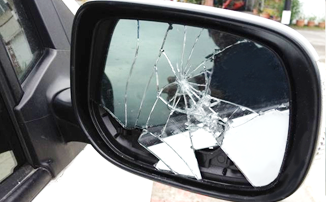

接触事故を起こす可能性 ドアミラーの出っ張りは、他の箇所に比べて接触事故を起こす可能性が高くなります。

2016年6月にCMS（カメラモニターシステム）の採用が可能に

実はこれらの課題を解消する方法があります。それは、これらのミラーを小型カメラや液晶ディスプレイなどからなる電子ミラーに置き換える方法です。
従来、国内ではこの方法は法的に認められていませんでしたが、
2016年6月17日に国土交通省が保安基準を改定し、従来のミラーを電子ミラーに置き換える事が実現可能となりました。
この小型カメラや液晶ディスプレイなどからなる電子ミラーのシステムを
CMS（Camera Monitor System／カメラモニターシステム）と呼びます。

CMSで実現される未来

それでは、CMSによって今後どのようなことが実現可能になるかを簡単に見てみましょう。

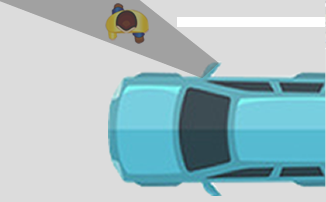

	従来のミラーの死角領域も確認 カメラの画角、すなわち撮影範囲を広げることで従来のミラーの死角領域も確認できるようになります。 これにより死角を並走する車両に突然気づいて動揺するような状況を減らすことができます。

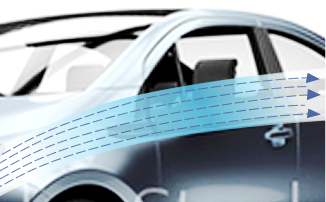

空気抵抗の削減 ドアミラーを小型カメラに置き換えることで、より空気抵抗の少ない低燃費な車を設計する事が可能となります。
	視界が開ける ドアミラー部分を小型化することで、ドアミラーに遮られていた視界が開けます。

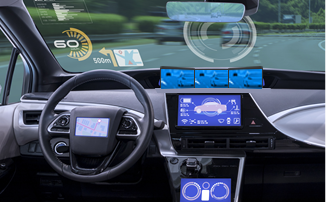

視線をあちこちに振らなくてよい 全カメラに対応するモニターを一カ所にまとめて同時に見ることも可能になるので周囲の異変の見落としが減少します。 また多方向に注意を払わないといけないような状況において、従来のように忙しくあちらこちらのミラーに視線を振る必要もなくなり、運転操作に集中する事ができます。

製造するにあたりクリアしないといけない基準

CMSは従来の自動車にはできなかった多くの魅力的な価値を与えてくれます。
電子ミラー化の流れは国内のみならず海外にも広がりを見せており、今後、世界的にミラーレス車開発が活発になっていくと考えられます。

一方でCMSは安全性に関わるものであり、製品化には UN/ECE（国際連合欧州経済委員会）の自動車基準調和世界フォーラム（UN/ECE/WP29）が定める、
間接視界基準に係る協定規則　UN-R46の安全基準をパスしなければなりません。

ちなみにUN-R46 のUNは United Nations （国際連合）を意味し、R はRegulation（規則）の略で、UN-R46 は、国連加盟国によって定められた国際的な規則です。

例えばUN-R46には従来のミラーが満たしていた試験に加え、

• カメラに太陽光が当たるような悪条件を想定した試験
• モニター画質に関するものとして、等方性、鮮明度・被写界深度、画像の乱れなどについての試験
• 表示応答速度、電源投入後のスタンバイ時間などの時間に関する試験など
  さまざまな試験があります。

CMSクイズ

楽しみながらCMSについて学べるように
６つのクイズをご用意しました。是非チャレンジしてみてください。

CMS製品の性能検証推奨ハードウェア

日本電計ではCMSの製品化のための試験に関し、さまざまなノウハウ、機器の提供を行っています。

	イメージング色彩輝度計 (ProMetric® Iシリーズ) コニカミノルタジャパン株式会社			分光放射輝度計 (CS-2000A) コニカミノルタジャパン株式会社
各種ディスプレイ、バックライト付キーボードの輝度、色度評価、外観表面検査用途に適したイメージング色彩輝度計 ProMetric® Iシリーズは、各種ディスプレイ、バックライト付キーボードの輝度、色度評価、外観表面検査用途に適した2次元色彩輝度計です。高解像度、高速測定を特長とするハードウェアとアプリケーションソフトウェアと組み合わせにより、研究開発での高度な画像解析、生産現場での検査の自動化が可能です。			世界最高水準の超低輝度測定の性能を持つ分光放射輝度系です。 百万対一のメガコントラスト®分光測定を可能にします! ハイビジョン放送の普及に伴い、高精細で美しい映像を表示する高品位ディスプレイの性能は日々進歩しています。特に黒をより黒く表示するために百万対一のメガコントラストを測定できる装置が望まれています。 CS-2000Aは、0.0005cd/m2という世界最高水準の超低輝度測定性能により、百万対一 のメガコントラスト分光測定を可能にする分光放射輝度計です。
	照度計 (T-10Aシリーズ) コニカミノルタジャパン株式会社			色彩輝度計 (CS-150/CS-160) コニカミノルタジャパン株式会社
T-10A/T-10MAはJIS AA級、DIN　Class　Bに準拠した高精度な照度計です。 PWM光に対応した次世代照明も正確な測定が可能で、多点測定・試験装置への組み込み等照度測定システムの構築が簡単にできます。			ハンディタイプでありながら高精度で使いやすい色彩輝度計 低輝度から高輝度までの広い範囲の輝度・色度・相関色温度測定ができる、高精度で使いやすい色彩輝度計です。人間の目の感度とされているCIE1931等色関数に合致したセンサーが搭載されているので、目視評価と高い相関性のある測定を可能にします。
	輝度計 (LS-150/LS-160) コニカミノルタジャパン株式会社			応答度色彩輝度計 (RD-80SA) 株式会社トプコンテクノハウス
ハンディタイプでありながら高精度で使いやすい輝度計 低輝度から高輝度までの広い範囲の輝度測定ができる、高精度で使いやすい輝度計です。オートモード機能を使えば、測定対象物の輝度に合わせて最適な測定時間を自動的に選択するので、作業効率が向上いたします。			LEDランプの光出力フリッカ（ちらつき）計測に最適！！ LEDランプから発光している光出力（放射輝度）のフリッカ光のレスポンスをオシロスコープなどを使用することで簡単に測定することが可能です。また輝度・色度測定が可能な計測器です。 アナログ出力におきましてもトレーサビリティを確立した品質保証体系に基づき、校正証明書などの発行が可能です。
